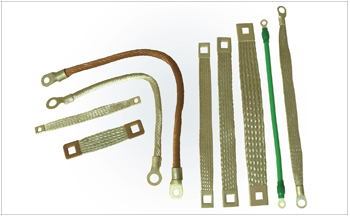

BONDING JUMPER(접지선)

1. 정의

편조선 양 끝에 구리단자(TERMINAL LUG)를 결합하여 배전반이나 케이블 트레이 접지용으로 주로 사용됝다. 접지선은 대지의 접지극과 연결된 선을 말한다. 부하에 전류를 공급하지 않고 대지와 등전위를 목적으로 하고 있으며 정상적인 전기회로 이외의 누설전류 등을 대지로 귀로시켜 인축을 전격으로부터 보호하기 위한 것이다.

2. 사용용도

저전압 조명 시스템
어스 케이블
카본 브러쉬
릴레이
스타트 모타
케이블 도체
스피커 케이블
브레이크 스위치
휴즈링크
리드와이어

SIZE

SQ (㎟)	CONSTRUCTION	WIDTH (mm)	THICKNESS (m/m)	CURRENT (A)
14	80	20	2.5	250
22	110	25	3	250
30	140	28	3.5	300
38	160	30	4	300
50	190	35	4.5	350
60	220	38	5	350
80	250	40	6	400
100	300	50	6.5	400

※REMARKS: THE LENGTH, THICKNESS, WIDTH CAN APPLIED TO YOUR ORDER.
※UTILIZATION: CABLE TRAY EARTHING

SQ (㎟)	CONSTRUCTION	WIDTH (mm)	THICKNESS (m/m)	CURRENT (A)
14	80	20	2.5	250
22	110	25	3	250
30	140	28	3.5	300
38	160	30	4	300
50	190	35	4.5	350
60	220	38	5	350
80	250	40	6	400
100	300	50	6.5	400

SQ (㎟)	CONSTRUCTION	WIDTH (mm)	THICKNESS (m/m)	CURRENT (A)
14	80	20	2.5	250
22	110	25	3	250
30	140	28	3.5	300
38	160	30	4	300
50	190	35	4.5	350
60	220	38	5	350
80	250	40	6	400
100	300	50	6.5	400

SQ (㎟)	CONSTRUCTION	WIDTH (mm)	THICKNESS (m/m)	CURRENT (A)
14	80	20	2.5	250
22	110	25	3	250
30	140	28	3.5	300
38	160	30	4	300
50	190	35	4.5	350
60	220	38	5	350
80	250	40	6	400
100	300	50	6.5	400
