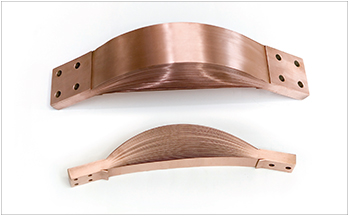

LAMINATED SHUNTS

1. 정의

동판(0.035mm ~ 0.50mm)를 소요량(용량)에 맞게 겹쳐 그 양쪽에 상대 단자를 접속하기 위하여 단자 부분을 각종 방법(리벳팅, 조임, 용접)에 의하여 제작되는 전기 접속 용품을 말한다.

2. 용도

• 도체 상호간의 접속으로 열에 의한 늘어남이나 줄어듬, 진동의 흡수, 배선 오차조정 등에 사용한다.
• 기기와 도체간의 접속으로 지진 또는 수축신장 등에 따라 기기의 파손방지, 기기의 진동흡수 기기의 오차수정 등에 사용된다.
• 기기내부의 운동 부품으로 동판으로 제작되어 선이 잘려지려는 단선의 위험이 없다. 대용량에서도 가볍게 움직이기 때문에 용접기용 정류기, 차단기 부품으로 사용한다.
• 대전류 전기 공급용으로 4000Amp가 넘는 대전류를 공급할 경우 종래의 BUS BAR 배선에는 시공상의 어려움이 있었으나 SHUNT 단자를 사용함으로서 편리하고 정확한 시공이 가능하다.

3. 특징

• 수백장을 겹친 대전류용이라도 도체부가 짧고 정확한 규격으로 경제적인 제품을 얻을 수 있다.
  (대용량의 변압기, 정류기, 용접기 등의 설치에 적합하다.)
• 수천 암페어의 단자라도 작은 힘에 가볍게 움직인다.
• 양쪽 단자 부분에 이물질( 납 또는 화학 물질 )을 사용하지 않기 때문에 과열에 의해서 떨어지거나 녹거나 부러지거나 하는 일이 없다.
• 제품 크기에 제한이 없다.

4. 사용용도

• 변압기
• 용접기
• 정류기
• 차단기
• IPB(Isodlated Phase Bus) 연결용 단자

WIDTH (mm)	SQ (㎟)	CURRENT (A)	THICK NESS
50	150	570	3
	300	860	6
	400	980	8
	500	1,110	10
	750	1,400	15
75	450	1,200	6
	600	1,400	8
	750	1,580	10
	1,120	1,990	15
	1,500	2,350	20
100	600	1,560	6
	800	1,800	8
	1,000	2,000	10
	1,500	2,500	15
	2,000	3,000	20
150	900	2,200	6
	1,200	2,600	8
	1,500	2,900	10
	2,250	3,650	15
	3,000	4,270	20
200	1,200	2,900	6
	1,600	3,400	8
	2,000	3,800	10
	3,000	4,700	15
	4,000	5,500	20

※ THICKNESS OF LAMINATER - 0.05 ~ 0.3 mm
※ PRODUCTS OF OTHER SPECIFICATION CAN BE SUPPLIED IN ACCORDANCE WITH CONTRACT REQUIREMENT.
