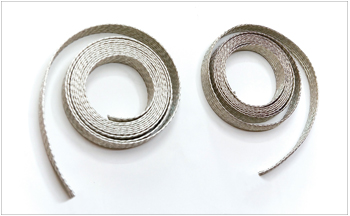

FLEXIBLE COPPER BRAID(편조선)

1. 정의

직경이 0.05mm 이상의 부드러운 나동선이나 주석도금 처리된 구리소선을 여러가닥으로 꼬아 평형으로 짜내는 선으로서 유연성이 요구되는 장소에 사용하기 유리하다. 또한 많은 기계적인 움직임에도 손상되지 않고 대용량 전류를 흘릴 수 있다.

2. 용도

• 설계시 오차에 대한 치수 조정용 또는 신축성에 따른 진동이 심한 장소에서 사용한다.
• 대전류 사용할 때 굴곡이 심하여 상, 하, 좌, 우 움직임이 많은 장소에서 사용한다.

3. 특징

• 대용량전류통과
• TERMINAL 처리시 형태가 무한정하므로 시공에 어려움이 없다.
• 소선경에 주석도금을 하면 녹, 터짐, 기타 결함이 없어진다.
• 주석도금으로 사용할 때 동판보다 도전율이 우수하다.

4. 사용용도

• 덕트 설비용 접지선
• 자동차 접지
• 발전설비
• 수배전반
• 변압기

SQ (㎟)	CONSTRUCTION	WIDTH (mm)	THICKNESS (m/m)	NET WEIGHT (g/m)	CURRENT (A)
8	48×8×0.16	15	1	70	61
14	48×14×0.16	20	1.5	123	80
22	48×22×0.16	25	2	193	115
38	48×39×0.16	30	2.5	342	160
50	48×51×0.16	33	3	448	200
60	48×62×0.16	35	3.2	544	220
80	48×82×0.16	40	4	720	265
100	48×103×0.16	50	4.5	904	300
125	48×129×0.16	50	5	1,133	340

※ REMARKS : THE THICKNESS AND WIDTH CAN CHANGE WITH PITH.
※THE MANUFACTURE GOODS CAN APPLIED ANY OTHER SIZE ORDER.
