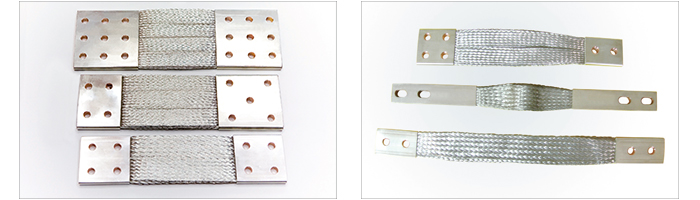

FLEXIBLE CONDUCTOR

1. 정의

편조선이나 연선을 이용하여 양 끝에 동 또는 알루미늄 파이프를 결합하여 제작하고 단자부분, 용량, 두께, 길이 등은 구매자의 요청에 따라 제작가능하다.

2. 용도

• 편조선을 이용한 배전반의 모선간의 중간 연결부분으로 사용한다.
• 전기공급 간선으로 또는 빌딩이나 공장 등의 주간선으로 사용한다.
• 모선의 열에 의한 늘어남이나 수축을 흡수하고 전기기기의 진동을 흡수하기 위하여 사용되며 배선 설비 시 치수 수정이나 조정을 위하여 사용한다.

3. 특징

• 건식 방법으로 가공하기 때문에 내식성이 우수하다.
• 움직임 부분에 편조선을 사용하기 때문에 유연성이 우수하며 복잡한 부분에서도 성능이 우수하다.
• 제품의 규격이 자유로와 사양에 따라 제조하기 때문에 용량 크기에 맞게 사용이 가능하다.
• 제조 및 가공 방법의 간략화와 표준화에 의해 제작되기 때문에 제품의 품질을 보증한다.

4. 주의사항

• FLEXIBLE CONDUCTOR 단자를 사용 할 때는 주변 환경에 주의를 기울어야한다.
  FLEXIBLE CONDUCTOR 단자의 도체부는 세선과 박판으로 구성되어있기 때문에 표면적이 크고 약품이나 고습도의 설치 부위 내에서는 부식하기 쉬우므로 부식성 요인이 있을 경우에는 방식처리(수축성 P.V.C튜브 사용, 고무튜브 사용, 코팅) 작업을 해야 한다.

5. 사용용도

• 변 압 기
• 배 전 반
• 용 접 기
• 발전설비 전 해 로
• 전 기 로
• IPB(Isolated Phase Bus) 연결용 단자

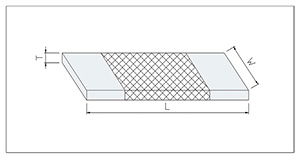

STANDARD RATING

WIDTH (mm)	SQ (㎟)	CURRENT (A)	THICK NESS	WIDTH (mm)	SQ (㎟)	CURRENT (A)	THICK NESS
40	50	290	5.5	100	300	1,060	8.6
	100	410	7.1		400	1,240	10.0
	150	520	8.6		500	1,380	11.2
	200	580	10.1		600	1,530	13.0
	250	690	11.7		800	1,800	15.5
	300	770	13.8		1,000	2,000	18.1
50	100	450	6.4		1,250	2,200	21.4
	200	650	8.9		1,500	2,500	24.7
	300	820	11.3	120	500	1,500	11.2
	400	970	14.2		600	1,650	12.2
	500	1,100	16.7		800	1,900	14.2
	600	1,220	19.4		1,000	2,100	16.3
60	200	680	7.9		1,200	2,350	18.4
	300	900	9.9		1,400	2,550	20.8
	500	1,150	14.5		1,500	2,650	22.5
	600	1,300	16.6		1,600	2,800	23.5
	800	1,500	20.8	150	600	1,800	10.9
	1,000	1,720	25.0		700	2,100	12.5
75	300	940	8.8		1,000	2,350	14.2
	500	1,240	12.3		1,200	2,600	16.1
	600	1,380	14.2		1,600	3,000	19.9
	800	1,630	17.6		2,000	3,400	23.4
	1,000	1,860	20.5		2,400	3,800	27.3
	1,200	2,070	24.6		2,800	4,100	31.1
80	300	1,000	8.4	200	1,000	2,640	12.2
	400	1,170	9.9		1,200	2,900	13.5
	500	1,310	11.7		1,500	3,260	15.5
	600	1,500	13.3		2,000	3,800	18.7
	800	1,720	16.4		2,500	4,200	22.9
	1,000	1,950	19.8		3,000	4,700	27.2
	1,200	2,150	23.2		3,350	5,100	30.6
	1,250	2,190	24.3		3,500	5,250	31.8
